Boitier indicateur de contrôle HIGHSIDER

Boitier indicateur de contrôle HIGHSIDER.

Couleur : noir ou chrome au choix.

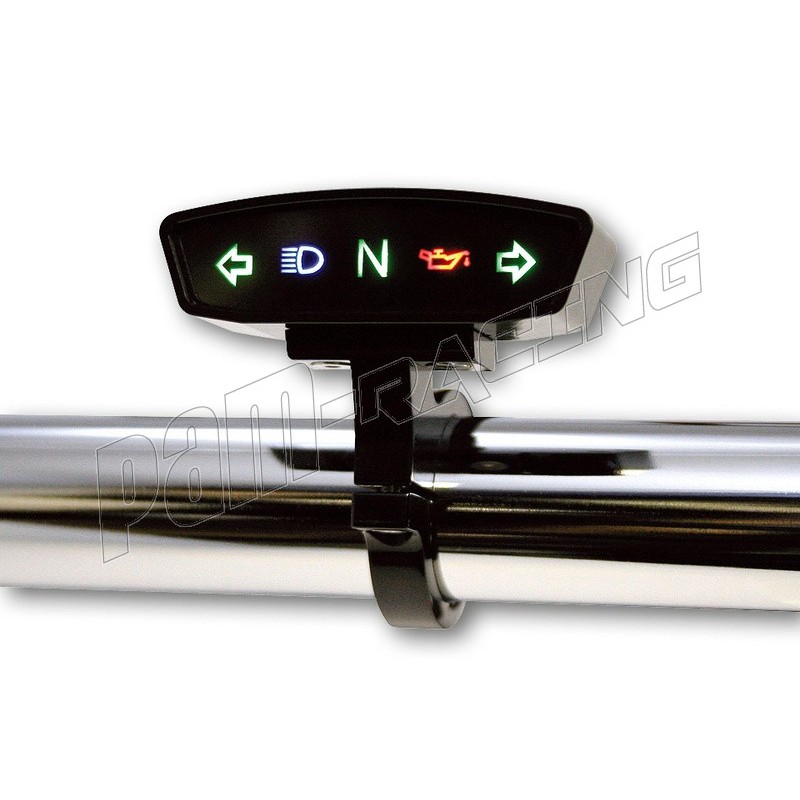

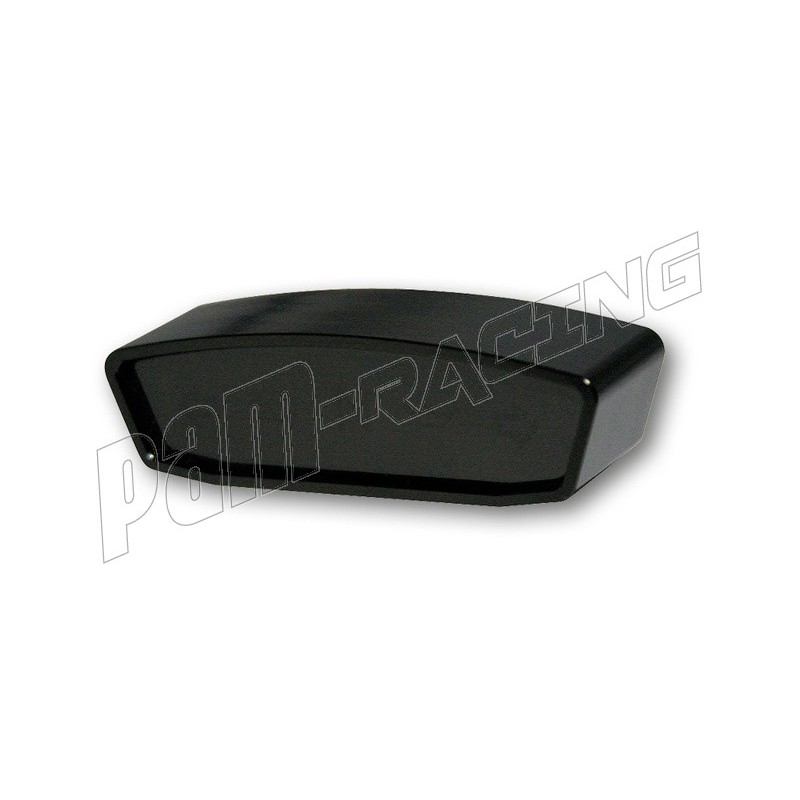

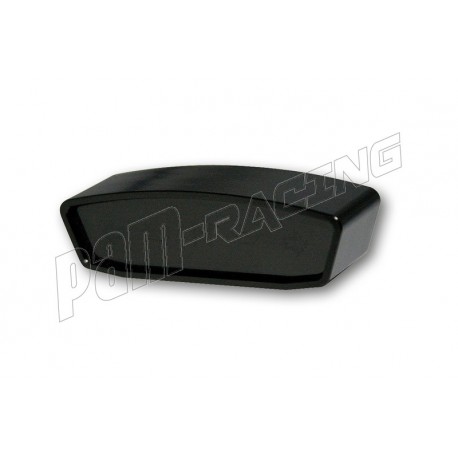

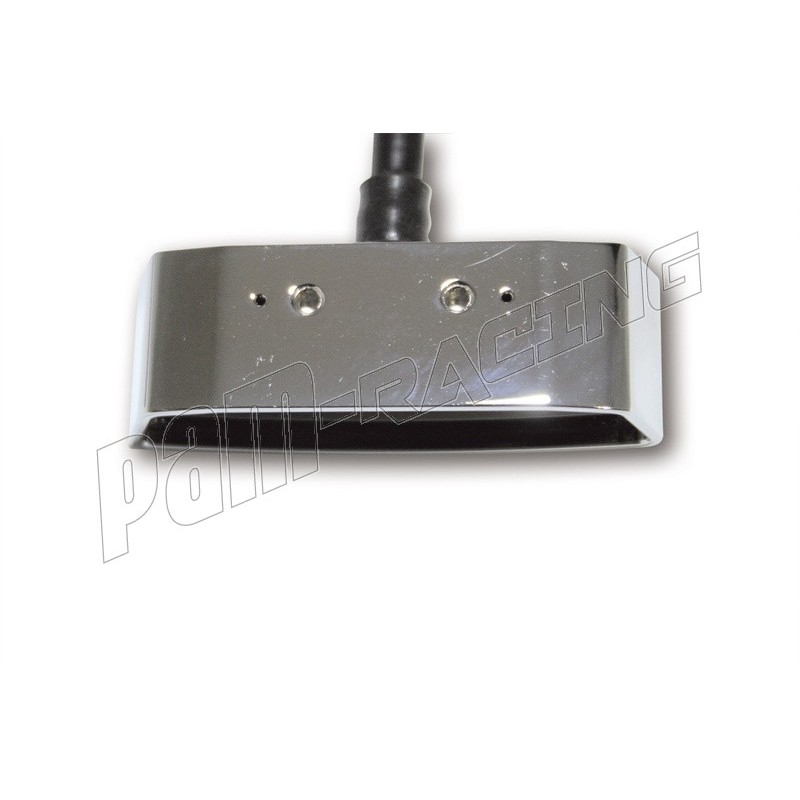

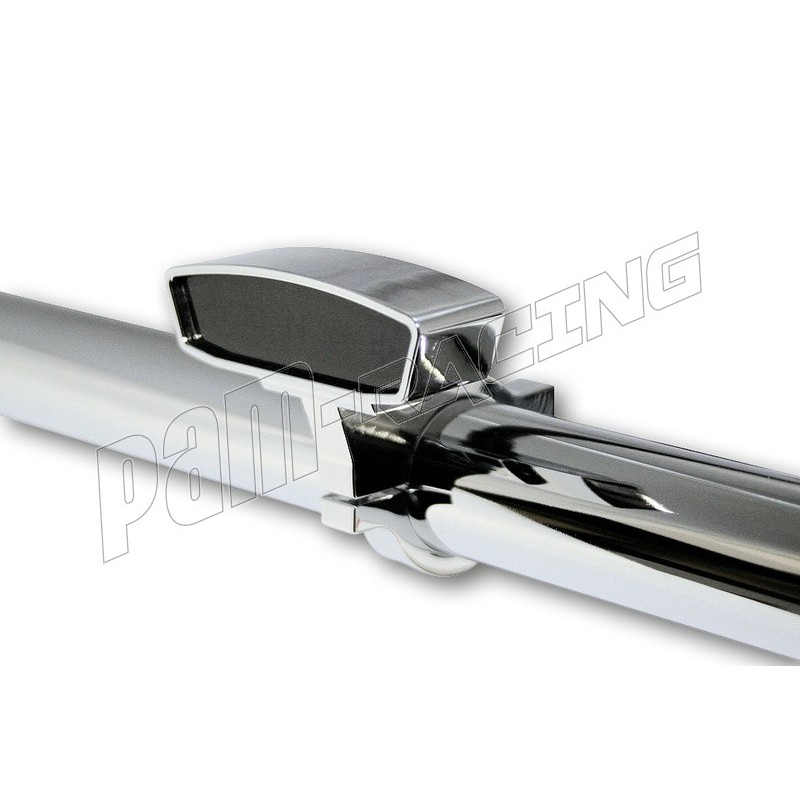

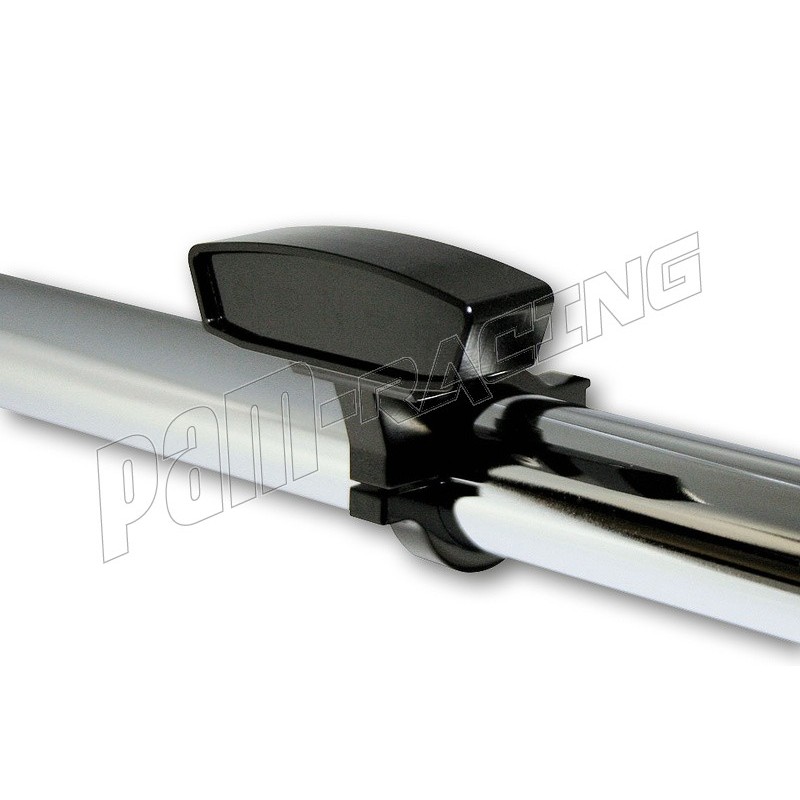

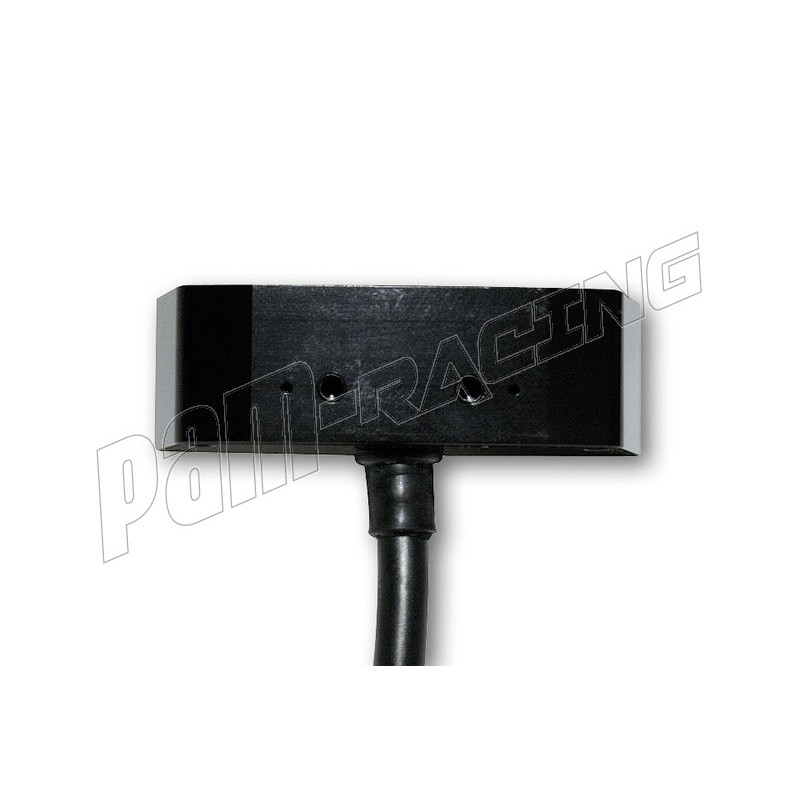

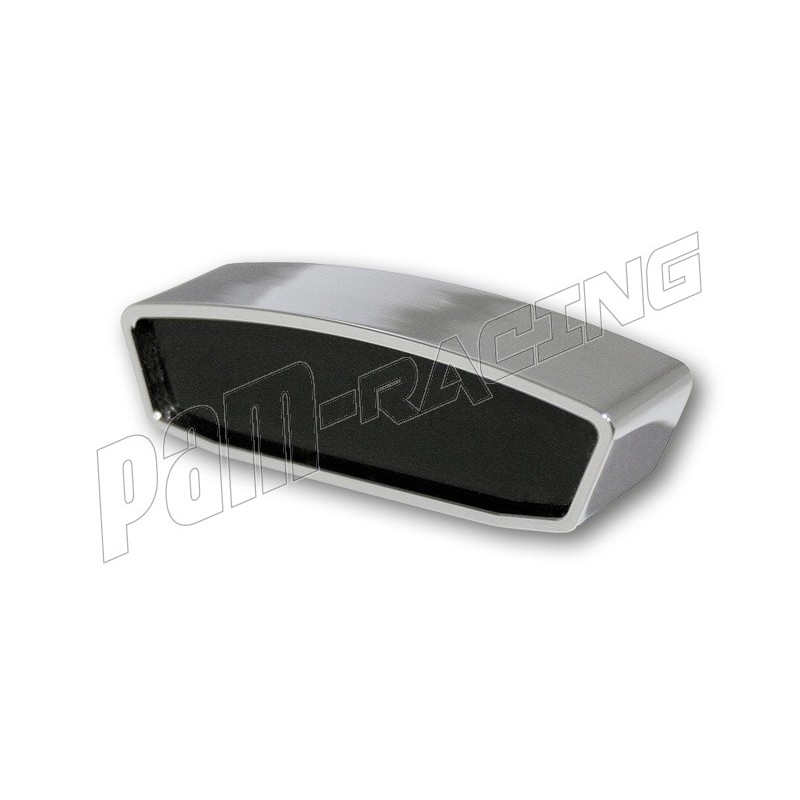

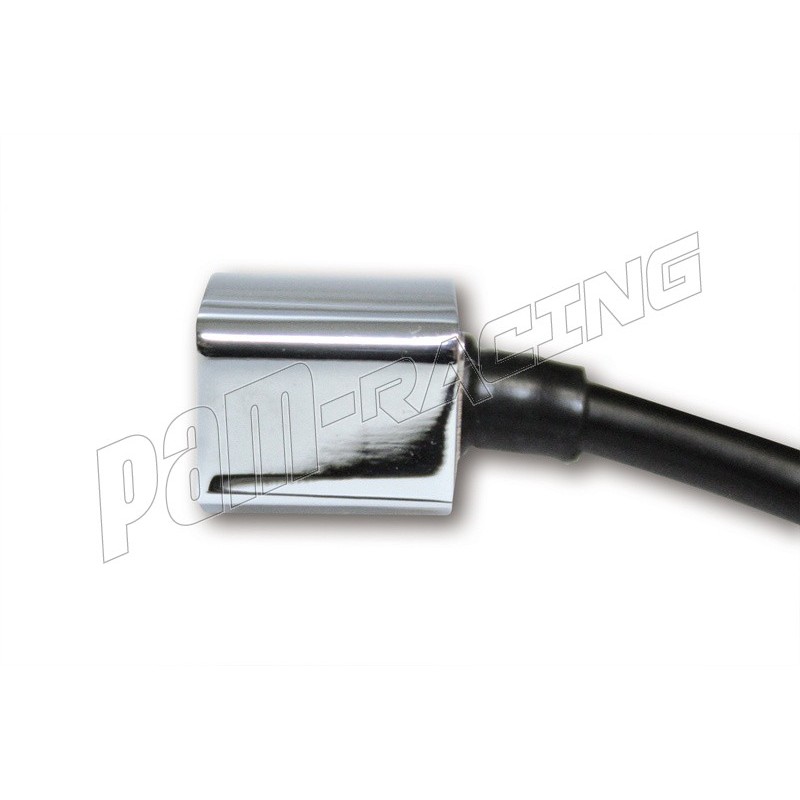

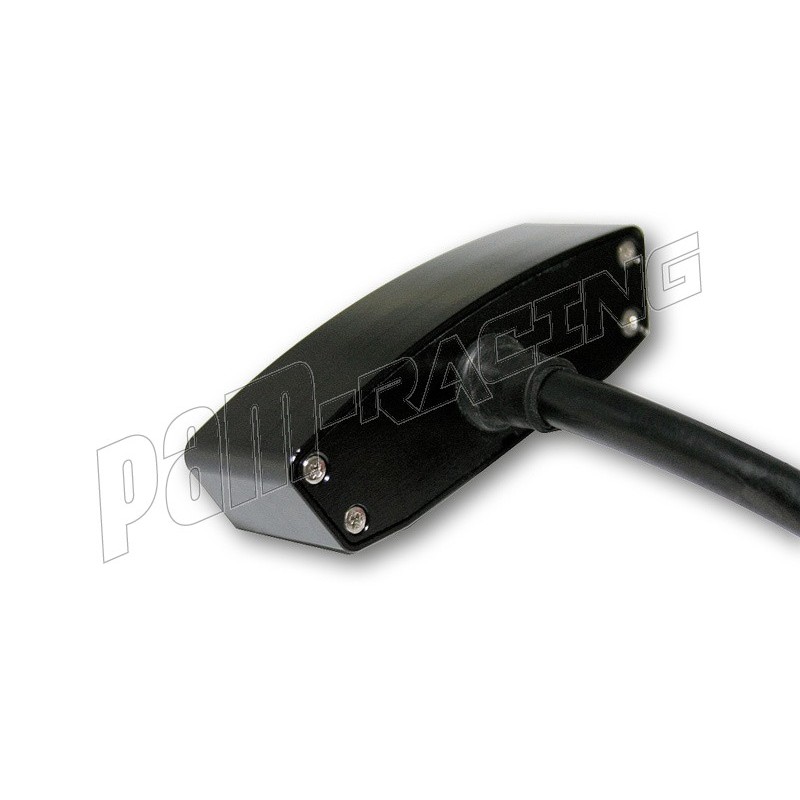

Instrument de contrôle et d'affichage HIGHSIDER. Boîtier en aluminium noir ou chromé, lentille fumée, 5 voyants lumineux.

• 2x clignotants
• feux de route
• neutre
• pression d'huile

Dimensions :

• Largeur : 57 mm
• Largeur : 57 mm
• Hauteur : 17,5 mm
• Profondeur : 18 mm

Connexions :

• Câble noir (masse) + câble orange = clignotant gauche
• Câble noir (masse) + câble bleu = clignotant droit
• Câble noir (masse) + câble jaune = feux de route

Si le point mort ou la pression d'huile est commutée en négatif :

connecter le câble gris au signal neutre et le câble marron au 12V (+)
connecter le câble vert au signal de pression d'huile et le câble violet à 12V (+)

Si le point mort ou la pression d'huile est positif :

connecter le câble brun au signal neutre et le câble gris au signal de pression d'huile
connecter le câble marron au signal neutre et le câble gris à la masse (-)
connecter le câble violet au signal de pression d'huile et le câble vert à la masse (-)
