Acquisition de données EVO4S AIM

Acquisition de données EVO4S AIM.

Faisceau CAN : câble CAN fils libres ou câbles OBDI

Module GPS 09 : Antenne GPS 50 cm, Antenne GPS 130 cm, Antenne GPS 200 cm, Antenne GPS 400 cm, Antenne GPS version toit 200 cm ou Antenne GPS version toit 400 cm.

Contenu du kit :

- EVO4S,

- Faisceau,

- Module GPS09 (version et longueur de câbles selon option choisie),

- Câble d'alimentation,

- Câble de sortie digitale,

- Câble USB,

- Logiciel Race Studio 3.

Le nouvel EVO4S est une évolution de l'EVO4. Il conserve la même logique de connexion que l'EVO4, un connecteur par canal, mais basé sur une toute nouvelle électronique interne, compatible avec la dernière génération d'afficheurs AIM et la nouvelle version du logiciel Race Studio 3. Il intègre également le nouveau module GPS09.

Un grand choix de sources pour les données

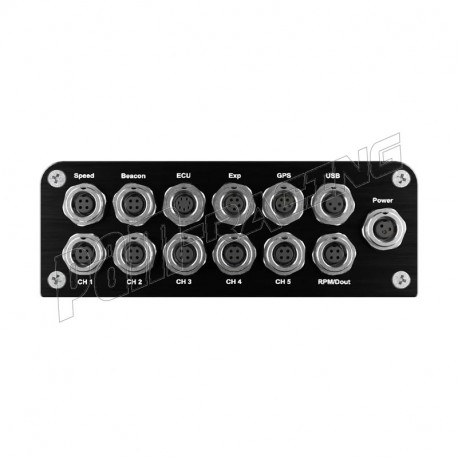

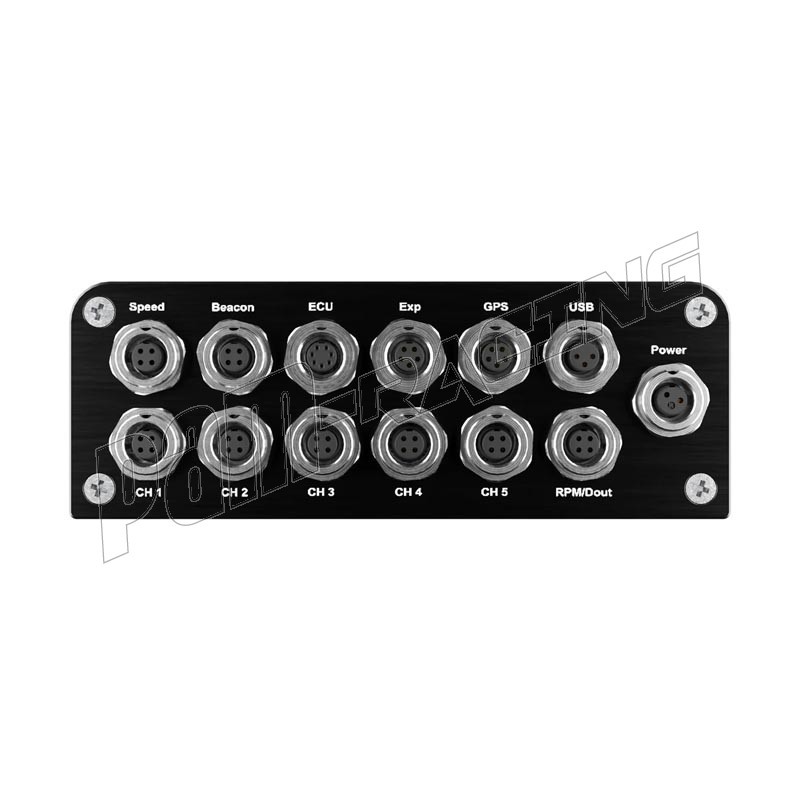

L'EVO4S permet de gérer un très grand nombre de données, en provenance du calculateur de contrôle moteur (ECU) via le CAN, une liaison R323 ou K-Line, de l'accéléromètre interne 3 axes ou du GPS intégré. A l'aide de capteurs additionnels, il gère également des entrées analogiques ou digitales, à partir du module d'extension ou de canaux mathématiques. L'EVO4S dispose de 5 entrées analogiques, d'une entrée régime moteur (RPM) et 2 entrées vitesses de roues.

Il comprend une sortie digitale configurable activable selon les données d'entrée et il permet aussi de transmettre des données vers un système externe, par exemple un afficheur intégré dans un volant, via le bus CAN.

Accéléromètre 3 axes et gyroscope 3 axes intégrés

Le module gyroscopique intégré fournit les données relatives aux forces s'appliquant à votre véhicule lors des phases d'accélération, de freinage et de virages.

Nouveau GPS09, plus performant

L'EVO4S est livré avec le nouveau module GPS09 qui offre une précision de positionnement inégalée par rapport aux GPS existants grâce à l'utilisation du Signal Global de Navigation Satellite (GLONASS) en plus du système GPS. Le GPS09 est disponible avec différentes longueurs de câble pour une installation déportée et il existe également en version toit pour les véhicules fermés.

Adaptez le système à vos besoins

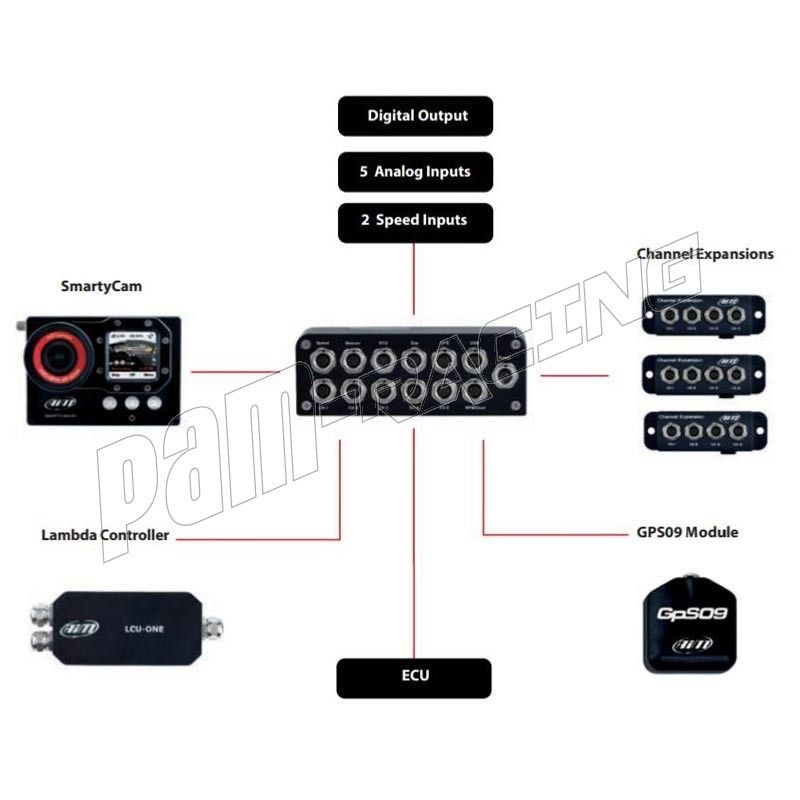

L'EVO4S est flexible et évolutif. Il permet d'ajouter 4 modules AiM via le bus CAN intégré, avec le module d'extension AiM, de connecter un contrôleur d'interface Lambda LCU-One pour des informations sur le mélange air/essence, ou de température des gaz d'échappement ou encore une caméra SmartyCam HD permettant l'incrustation des données dans la vidéo.

L'EVO4S est compatible avec de nombreux calculateurs moteur (ECU). Consultez la liste des calculateurs supportés. Mise à jour en permanence, elle comporte plus de 1000 calculateurs compatibles, pour les véhicules de production et les véhicules de compétition (nous consulter). Les systèmes AiM supportent les connexions en mode CAN, RS232 et K-Line.
